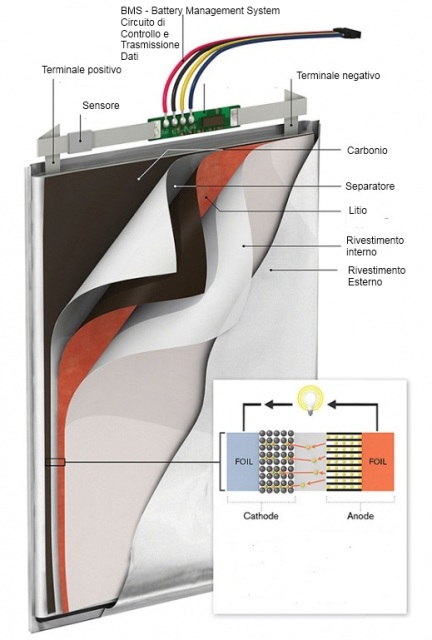

Vediamo come sono costituite le batterie agli ioni di Litio. In genere le batterie sono contenute in materiale rivestito con diversi strati di metallo. La pericolosità degli elementi chimici interna è notevole ed elevata, in particolar modo sotto un'esposizione prolungata ad alte temperature. Approfondiremo nell'ultimo paragrafo questo aspetto.

All'interno delle batterie vi sono posizionate delle cosiddette celle di litio. Le celle sono i principali componenti di un accumulatore, in quanto la loro qualità stabilisce la durata temporale e la tenuta dell'intera batteria. Esse sono protette da uno spesso rivestimento esterno a più strati. Sotto il rivestimento esterno vi sono una serie di elementi utili non solo al dispositivo per funzionare ma capaci di garantire le misure di sicurezza durante il funzionamento (BMS - Battery Managment System).



Tra questi, i sensori di temperatura ovvero dei trasduttori che monitorano istante per istante la temperatura della batteria e ne impediscono l'eccessivo innalzamento. I sensori sono collegati al circuito regolatore, ovvero un microcontrollore, esterno alla cella, che elabora e "tiene sotto controllo" la temperatura.

Un rilevatore di tensione, poi, controlla la capacità delle singole celle, nonché il loro stato fisico. Attraverso un bus seriale, la batteria è generalmente trasporta le informazioni sullo stato di carica e di scarica al processore del dispositivo sul quale è montata. Attraverso di esso, i dispositivi possono mostrare il livello della carica residuo all'utilizzatore finale. Uno strato di materiale isolante separa la vera e propria cella dalla guarnizione che chiude il rivestimento esterno.
