Il Mouse
Dentro al mouse
Se provate ad aprire un Mouse vedrete che esso è composto da diversi componenti:
- La pallina, che si muove quando spostiamo il mouse
- Due rotelle, poste a 90 gradi l'una dall'altra che vengono a contatto con la pallina e che determinano il movimento orizzontale e verticale
- Due dischetti (con una serie di fori lungo tutta l superficie) collegati mediante un piccolo albero alle rotelle. Quando la rotella si muove, il movimento viene trasmesso dall'albero al dischetto
- Due led, uno alla destra di ogni dischetto che emettono una luce rossa che passa attraverso i fori posti sul dischetto
- Due sensori di luce uno alla sinistra di ogni dischetto che "catturano" la luce emessa dai led posti dall'altra parte del dichetto stesso
- Un chip, che legge i dati provenienti dai sensori e che riesce in questo modo a stabilire la velocità ed il movimento effettuato dal mouse. Il chip stesso invia i dati al PC permettendogli di capire il movimento che è stato fatto dall'utente

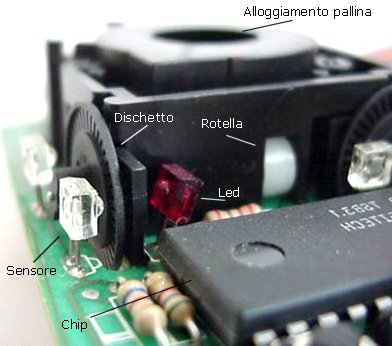

I componenti del mouse
In breve, ogni volta che muoviamo il mouse, la pallina fa girare la rotella (quella orizzontale, quella verticale o entrambe) che a sua volta muove il dischetto. La luce emessa dal led posto davanti al dischetto, durante la rotazione passerà attraverso le fessure del dischetto stesso e verrà rilevata dal sensore ottico. A seconda del numero di rilevazioni contate, il chip del mouse riuscirà a stabilire di quanti pixel ci si è mossi ed in quale direzione.
