Il bus AGP
Tipi di AGP
Al momento esistono 3 tipi di specifiche per l'AGP:
- AGP 1.0
- AGP 2.0
- AGP Pro
AGP 2.0, che include le specifiche originali della versione 1.0, permette di operare in 3 modi. La cosa interessante dei differenti modi è che tutti operano alla velocità del bus (66 Mhz) ma nella modalita 2X la scheda grafica invia i dati 2 volte per ogni ciclo di clock e nella modalità 4X ben 4 volte per ogni ciclo. Nella tabella seguente è possibile vedere una interessante comparazione delle modalità:
Modalità | Clock Rate approssimativo |
Transfer Rate (MBps) |
1x | 66 MHz | 266 MBps |
2x | 133 MHz | 533 MBps |
4x | 266 MHz | 1.066 MBps |
AGP PRO è basata su AGP 2.0 ma è fornita di uno slot più lungo per schede grafiche di livello professionale. Un computer con slot AGP 2.0 ed AGP PRO può lavorare con schede grafiche AGP 1.0 e AGP 2.0. Uno slot AGP 1.0 invece non è compatibile con nessun altro tipo.

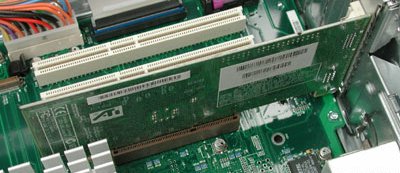

Una scheda madre con slot AGP 2.0
La Intel sta lavorando attualmente su una nuova specifica chiamata AGP 8X che è un evoluzione della 4x ma continua a lavorare su un clock a 66 MHz. Ovviamente le performance saranno migliorate notevolmente:
Modalità | Clock Rate approssimativo |
Transfer Rate (MBps) |
8x | 533 MHz | 2.133 MBps |
Una motherboard che supporterà la AGP 8X sarà anche compatibile con le precedenti specifiche AGP. Per ulteriori informazioni è possibile visitare il sito della INTEL alla pagina seguente.
